應用
電力液壓推動器是一種集電機、離心泵、油缸為一體，結構緊湊的驅動控制裝置，廣泛用作各種塊式制動器和盤式制動器的驅動裝置，還可以用于各種工業閥門、閘門、定向擺動和轉動(<90°)裝置及夾緊裝置的驅動控制。
性能及結構特點
Ed系列電力液壓推動器
●Ed系列推動器是引進原西德EMG公司全套設計與制造技術生產制造，符合德國DIN15430和JB/T10603-2006標準。Ed系列推動器其零部件均由數控加工中心加工，從加工到裝配，嚴格的工藝、完善的檢測、可靠的性能及壽命試驗確保了整機的性能。
●鋁合金外殼全密封單推桿結構，外形美觀、重量輕、功能齊全、性能優良、品種規格齊全。●電機為非油浸式結構，F(xiàn)級絕緣，耐熱性好，壽命長。
●電機接線盒蓋設有密封，采用電纜填料函進線，牢固可靠，電氣防護等級IP65。
●電機軸和推桿均經過表面特殊處理，使密封件壽命大大延長。
●傳動部分全部為雙密封結構，密封可靠。
●Ed推動器油缸殼體一側設有平衡氣室，可在O-180°范圍內安裝使用。
Ed系列推動器附加裝置
Ed推動器可根據用戶的要求增設附加裝置來實現如下附加功能:
●可同時設置上下限位開關。
●上升限位開關:可指示制動器是否正常打開，推桿是否推到規定位置等。
●下降限位開關:可指示制動器是否正確閉合，推桿是否回到規定位置等。
●上升延時閥和下降延時閥或上升下降延時閥，可在額定動作時間至額定動作時間的10-20倍內調整所需的具體延時值。
●短行程推動器可增設內置式制動彈簧（C-彈簧）、復位彈簧（W-彈簧）、緩沖彈簧（d-彈簧）?！裨鲈O(shè)加熱器，在使用地點環境溫度低于-20℃，可根據需要增設加熱囂。
●所有推動器的推桿連結塊都可以旋轉。Ed50-Ed301安裝底座可作9O°旋轉。Ed23和Ed30安裝底座也可提供90°旋轉，但安裝高度尺寸A增加8毫米〔訂貨時說明)。
●無論何種安裝位置，活塞桿都不能承受徑向力，以免影響使用效果和壽命。
附加裝置
●根據用戶需要可安裝各種附加裝置滿足不同工作需要。
●上升或下降閥:加裝上升閥“H”，下降閥“S”或上升下降閥“H、S”可使上升下降時間無級延長，可調整的值可達額定值的10-20倍，閥在外部調節。帶閥的推動器（閥全開時)，其上升下降時間將會有所延長，短行程延長0.1-0.2秒，長行程延長約0.2-0.4秒。
●制動彈簧:（C-彈簧）它產生制動力，技術數據表中所列的制動彈簧力值為上升行程的1/3（下降行程的2/3)時的彈簧力。
●復位彈簧:工作原理同C-彈簧，但復位的彈簧力較小。
●緩沖彈簧（d-彈簧）加緩沖彈簧（僅適用于短行程推動器)，主要調節制動過程:緩沖制動的非周期瞬變過程，使制動平穩，它代替連桿連接塊裝在活塞桿上，不改變推動器的行程。(注意:安裝d-彈簧的推動器不能裝行程開關且須和C彈簧配套使用)
●加熱器:在環境溫度低于-26℃的地區，可根據用戶需要加裝加熱器，加熱器分AC110V或AC226V兩種電壓(參數見下表)，訂貨時需注明，溫度的控制調節方法由用戶自己選擇。
●行程開關:根據用戶要求，推動器可以裝機械式行程開關或接近開關。
■ 主要特點
● 活塞桿采用先進的防護措施可以減少磨損和防腐蝕，有雙層防塵密封，液壓系統 的油腔密封采用雙層密封圈，從而大大提高了使用壽命。
● 連桿可以360°旋轉。
● 附加裝置見附表。

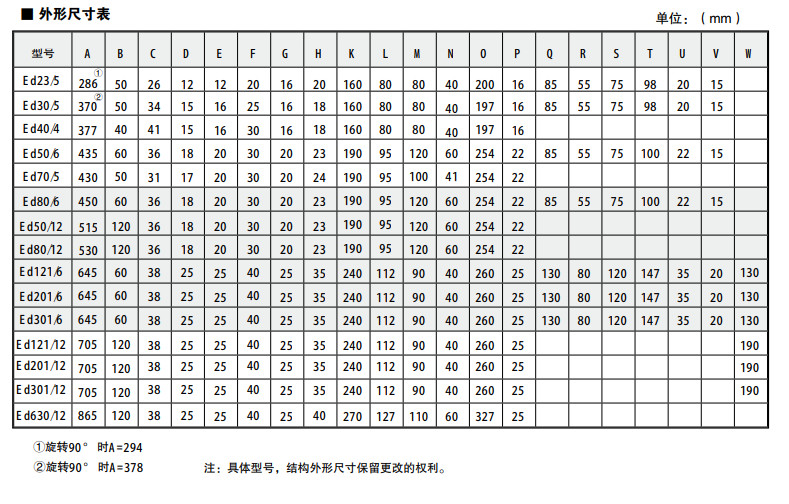

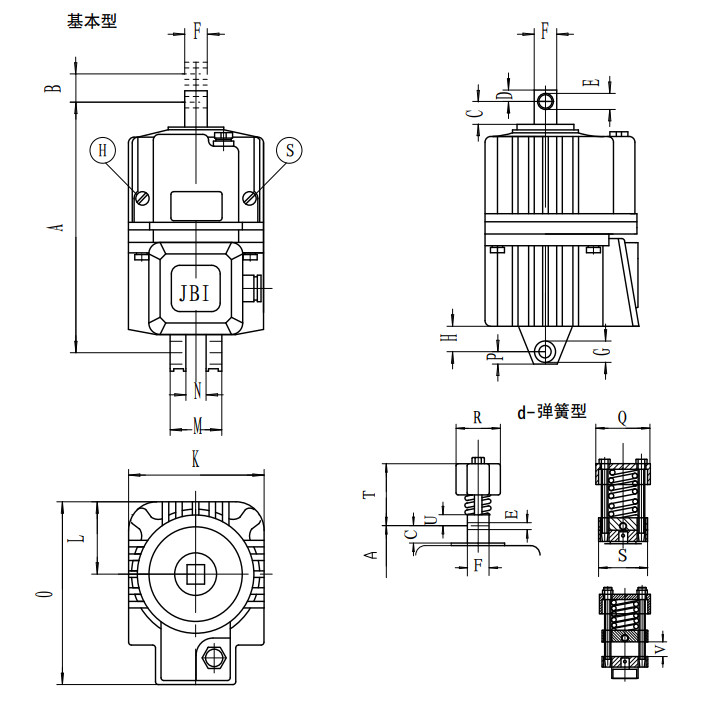

■ 外形尺寸圖： (Ed23-Ed80)：
■ 外形尺寸圖： (Ed121-Ed630)：
